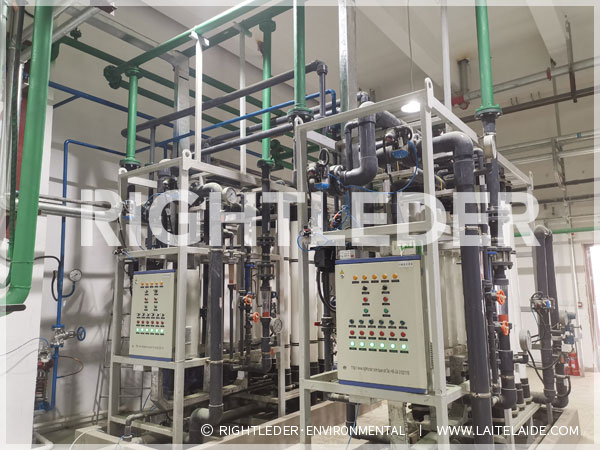

在全球科技產業中，硅晶圓作為半導體器件與集成電路的基礎材料，其生產過程對水質有著極其嚴苛的要求。為了確保硅晶圓的純凈度與性能，超純水設備憑借其出色的技術優勢，扮演著不可或缺的角色。本文將深入剖析超純水設備的工藝原理及設備在硅晶圓制造中的應用。

　　一、超純水設備核心技術解析

　　反滲透膜作為超純水設備的第一道防線，利用半透膜的選擇透過性，對原水施加壓力，使得水分子得以逆滲透方向通過，而大部分離子、有機物、微生物及顆粒物則被截留在膜的另一側。這一過程大幅降低了水中離子含量和總?cè)芙夤腆w(TDS)，為后續精制步驟奠定了堅實基礎。

　　在反滲透的基礎上，EDI技術通過電場驅動，進一步去除剩余的離子污染物。在EDI模塊內部，離子交換樹脂與離子選擇性膜相結合，形成交替排列的陰、陽離子室。在電場作用下，離子在電極間遷移并通過樹脂進行交換，從而實現深度脫鹽。EDI工藝無需化學再生，避免了酸堿廢液的產生，顯著提升了系統運行的環保性和經濟性。

　　拋光混床作為超純水制備的最后一環，拋光混床采用陰陽離子交換樹脂的混合填料，對經過反滲透和EDI處理后的水質進行精細“拋光”?；齑仓械臉渲軌蛭讲⒔粨Q殘余的微量離子，將水的電阻率提升至18 MΩ·cm(25℃)達到超純水標準。

　　二、超純水設備在硅晶圓制造中的重要性

　　硅晶圓制造對水質的清潔度要求近乎苛刻。即使是極微量的離子、有機物或顆粒物污染，都可能導致硅晶圓表面缺陷、電性能下降或化學反應異常，直接影響到最終產品的良率和可靠性。超純水設備提供的高品質超純水在以下幾個方面發揮著關鍵作用：

　　1. 清洗工序：硅晶圓在切割、研磨、拋光等多道工序后，需使用超純水進行徹底清洗，以去除附著的微粒、金屬離子和其他雜質，防止后續工藝中這些污染物導致電路短路或影響晶體管性能。

　　2. 化學氣相沉積(CVD)與濕法刻蝕：在硅片表面形成氧化層、氮化層等薄膜材料時，以及進行化學刻蝕工藝時，超純水用于配制溶液或作為清洗介質，其純度直接影響薄膜的均勻性與刻蝕精度。

　　3. 摻雜工藝：在硅晶圓中摻入特定元素以調整其電學性質時，超純水用于稀釋或清洗摻雜劑，確保摻雜過程的精確控制與高效率。

　　總結而言，硅晶圓超純水設備憑借先進工藝，實現了對水質的深度凈化，為硅晶圓制造及其他高科技產業提供了至關重要的超純水支持。這種技術不僅確保了硅晶圓的卓越品質，推動了半導體產業的發展，還在更廣泛的工業領域內助力實現產品的高品質、環保生產與可持續發展。
