超純水——集成電路產業的“生命之源”

時間：2024-09-11

　　在當今科技飛速發展的時代，集成電路作為現代電子技術的基石，其重要性不言而喻。從智能手機到高端計算機，從醫療器械到航空航天設備，集成電路無處不在，深刻影響著人類生活的方方面面。然而，要制造出這些精密復雜的微電子元件，離不開一種關鍵的“隱形材料”——超純水。本文將深入探討超純水在集成電路制造中的核心作用以及超純水設備如何保障這一高技術產業的用水需求。

　　超純水：集成電路制造的“圣水”

　　集成電路的生產過程涉及到數百道精細的工序，包括光刻、蝕刻、清洗等，每一步都要求極高的潔凈度。超純水，即電阻率高達18.2MΩ*cm及以上、幾乎不含任何雜質的水，是這些工藝不可或缺的溶劑和清洗介質。它能有效避免污染物對半導體晶片表面的損害，減少電路缺陷，提高芯片的性能和可靠性。因此，超純水被形象地比喻為集成電路制造的“圣水”。

　　超純水設備的技術挑戰

　　制備超純水是一項復雜的技術挑戰，它不僅要求去除水中的溶解鹽類、有機物、微生物，甚至還要除去水分子本身以外的所有雜質，包括溶解氣體、膠體及部分離子。這一過程通常涉及預處理、反滲透、離子交換、紫外線消毒、過濾以及終端處理等多個步驟。每一步都需要高度精確的控制，以確保產出的水質能夠滿足集成電路制造業的嚴苛標準。

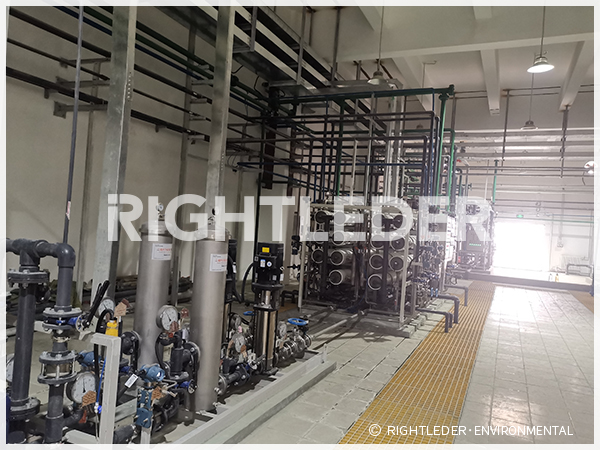

超純水設備

　　隨著集成電路技術節點不斷縮小，對超純水質量的要求也在不斷提高。萊特萊德超純水設備采用的雙級反滲透系統+EDI模塊+拋光混床的處理工藝，并且利用了膜元件的特性有效去除了水中的導電介質，逐級將水體中的離子等截流脫除，出水水質可達到國家要求。

　　超純水設備作為集成電路制造業的幕后英雄，其性能的優劣直接影響著半導體產品的質量和產量。隨著科技的進步和環保意識的提升，未來的超純水設備將更加高效、智能、環保，為推動集成電路產業乃至整個高科技領域的發展提供堅實的基礎。在這個依賴于微小電子元件構建起的數字世界里，超純水及其背后的高科技設備，無疑扮演著不可替代的角色，持續推動著人類社會的進步。
